1 運動控制參數介紹

CypCut 軟件主要開放了速度，加速度，低通濾波頻率，拐角及圓弧精度這 4 類運動控制參數給用戶調整，其他與運動相關的參數已內部優化無需用戶設置。這四類參數的含義如下表所示：

2 調整加工加速度

將高速點動的速度設置的盡量高，如 500mm/s，完成一次點動，運動距離需足夠長， 確保能加速到所設置的速度。

通過伺服調試軟件觀察本次點動運動的力矩曲線，如*高力矩小于 80%，則適當增加加工加速度，如高于 80%則適當減少加工加速度。

調整加速度，直至*高力矩接近 80%。絲桿承受的加工加速度一般不超過 0.5G。齒輪齒條一般不超過 2G。

3 調整空移加速度

可直接填寫 ServoTool 軟件計算出的*大加速度。或在加工加速度的基礎上適當增加空移加速度，如設置為加工加速度的 1.5~2 倍。要求空移時，伺服達到的*高力矩不超過 150%， 且機械結構在承受此加速度下，不會發生明顯的形變、振動等。絲桿承受的空移加速度一般不超過 0.5G。齒輪齒條一般不超過 2G。

4 調整低通濾波頻率

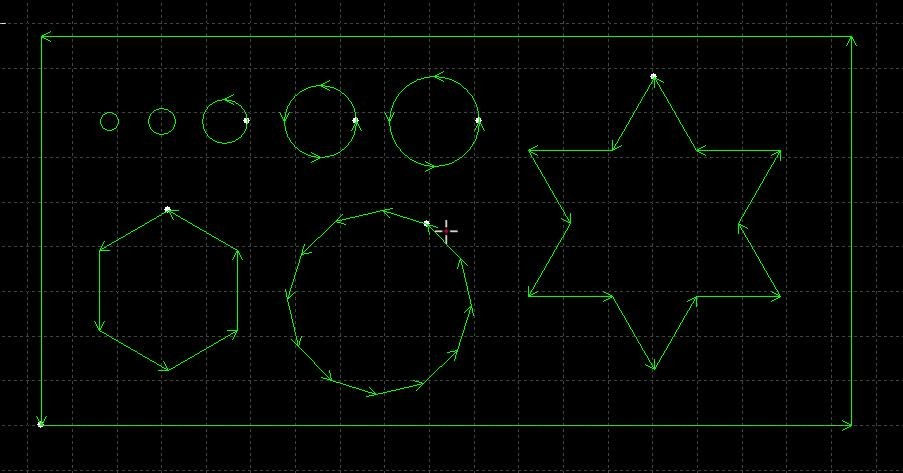

設置低通濾波頻率參數時，可以切割一個樣圖。建議先把激光功率調低，在鋼板上打標。觀察打標路徑的精度。切割樣圖包括各種尺寸的小圓、正 6 變形，正 12 變形，星形， 矩形等。如下圖所示

在不影響精度的情況下，盡可能的調高低通濾波頻率。要求切割矩形，多邊形，星形  圖案時，拐角前后都不產生波浪。可以按照以下表的經驗值來設置。或先確定好加工加速   度后，把低通濾波頻率在上下 2 級范圍內調試。加工加速度和低通濾波頻率這 2 個參數必須要匹配，千萬不要把這 2 個參數中某個值調的很大，另一個值調的很小。

5 設置圓弧精度和拐角精度

一般情況下不建議用戶修改圓弧精度和拐角精度這 2 個參數。特殊情況可在默認參數的范圍附近微調這 2 個參數。

如果對圓弧的精度不滿意，可以把圓弧精度參數改小，此時加工圓弧會限速。值越小，  限速越明顯。如果對拐角的精度不滿意，可以把拐角精度參數改小，此時拐彎會降速，該值越小拐角降速會越明顯。該值越大，拐角會越接近一個圓角。
